三維柔性焊接平臺

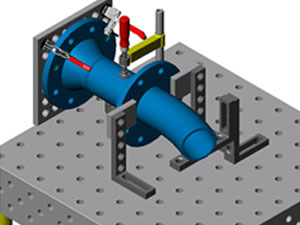

三維柔性焊接平臺概述： 　　1)按系列分為：D16和D28兩大系列;2)按材料分有鋼件三維柔性平臺和鑄件三維柔性平臺; 　　它是三維柔性組合工裝的基礎平臺，其作用是支撐被加工工件及定位夾具、壓緊夾具、校驗治具等。D28系列平臺孔距為100mm,平臺上均刻有相應的網格線，在臺面的工件安裝面刻有100x100的網格線，方便工件目視檢測。D16系列平臺平臺孔距為50mm,平臺上均刻有相應的網格線，在臺面的工件安裝面刻有50x50的網格線，方便工件目視檢測。 　　根據客戶要求，在平臺的兩直角邊上面可以刻畫毫米標度尺臺面采用網格孔形式。平臺尺寸 大可達6000x2200mm，也可以根據實際需要來定制。它不僅可以作為焊接平臺使用，也可以作為裝配平臺、檢測平臺、機床加工平臺等。 　　常用平臺規格及編碼： 28系列三維平臺 16系列三維鋼件平臺 鋼件產品編碼 鑄件產品編碼 產品規格 產品編碼 產品規格 TTk28-10001 TTk28-10101 1000x1000x200 TTk16-10001 1000x500x100 TTk28-10002 TTk28-10102 1200x1200x200 TTk16-10002 1000x1000x100 TTk28-10003 TTk28-10103 1500x1000x200 TTk16-10003 1200x800x100 TTk28-10004 TTk28-10104 1500x1500x200 TTk16-10004 1200x1200x100 TTk28-10005 TTk28-10105 2000x1000x200 TTk16-10005 1500x1000x100 TTk28-10006 TTk28-10106 2000x1500x200 TTk16-10006 1500x1500x100 TTk28-10007 TTk28-10107 2400x1200x200 TTk16-10007 2000x1000x100 TTk28-10008 TTk28-10108 3000x1500x200 TTk28-10009 TTk28-10109 4000x2000x200 　　基礎平臺的使用說明： 　　工作平臺采用帶孔格板形式。在高精度的臺面的上表面和4個側面，每隔100mm均布φ28mm的圓孔(D28系列)，或每隔50mm均布φ16mm的圓孔 (D16系列)，并以同樣的間隔劃有尺寸線，臺面邊緣可帶毫米刻度線，臺面上的圓孔可用于拼接各種功能的定位模塊和夾具。標準平臺尺寸從 500mm×1000mm到2000mm×4000mm，并且可以根據需要組合成任意大小工作臺。每張工作臺下面都設計有安裝支撐腿的孔位，孔位數量依平臺的大小和承重而定。 　　平臺的支撐腳有標準型支撐腳、萬向輪型支撐腳、固定型支撐腳、框架結構型支撐以及液壓升降型支撐等，以適應客戶各種不同的需要，這一系列的精心設計給使用者提供了極大的方便。
